凸轮分割器产品讲解

发布日期:2021-05-29 作者:小姣 点击:

凸轮分度器,在工程上又称凸轮分割器,间歇分割器。它是一种高精度的回转装置。

凸轮分度器,在工程上又称凸轮分割器,间歇分割器。

1926年,美国机械师福克森(FERGUSON)在1926年生产了第一个凸轮分割器,后来又称福克森。

1970年,JAPANSANKYOSEISAKUSHOCO(三共)推出了亚洲第一台分割器。

1981年,台湾潭子精机(TANTZU)推出国产第一台分割器。

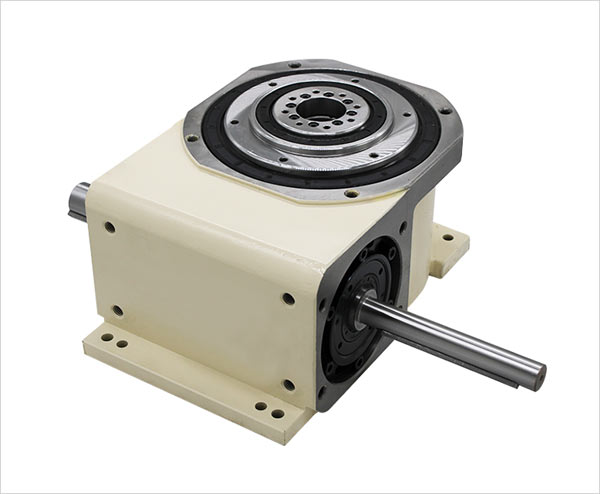

凸轮分割器

1990年,台湾又相继的出现了德士(DEX)、英特士(ENTRUST)、飞技等分割器品牌,尤其主推台湾英特士。

在1980's初,分度凸轮机构才开始引入中国的机械设备中。它主要分弧面凸轮和平面凸轮,原理不同:1.弧面凸轮

弧形凸轮分度器是输入轴上的弧形共轭凸轮与输出轴上的分度轮无间隙垂直啮合的传动装置。

弧形凸轮轮廓面的曲线段驱动分度轮转位,直线段使分度轮静止,定位自锁。

通过该机构将连续的输入运动转化为间歇式的输出运动。

2.平面凸轮

平面凸轮分度器是输入轴上平面共轭凸轮与输出轴上平行啮合的传动装置。

平面凸轮轮廓面的曲线段驱使分度轮转位,直线段使分度轮静止,并定位自锁。

通过该机构将连续的输入运动转化为间歇式的输出运动。

分割器较之其他构件之优点:

凸轮分割器是依靠凸轮与滚针之间的无间隙配合(其啮合传动方式类似于蜗轮蜗杆传动),

并沿着既定的凸轮曲线进行重复传递运作的装置。

它输入连续旋转驱动,输出间歇旋转、或摆动、或提升等动作。主要用于自动化加工,组装,检测等设备上面。

3、圆柱(筒形)凸轮分割器:重负载专用平台面式圆柱凸轮分割器,电光源设备专用框架式凸轮分度机构

4、各种特形、端面凸轮

心轴型分割器(DS):输出轴为心轴,适用于间歇传送输送带、齿轮啮合等机构动力来源。

法兰型分割器(DF):输出轴外形为一凸缘法兰。适用于重负荷的回转盘固定及各圆盘加工机械。

中空法兰型分割器(DFH):输出轴外形为凸缘法兰并且为轴中间为空心。适用于配电、配管通过。

台式凸轮分割器(DT):能承受较大的负荷和垂直径向压力,在其输出轴端有一个凸起的固定盘面和大孔,直径为空心轴,更好地满足客户对中心静止的要求。
